BlowerDoor

Die Tür zu Ihrem Wohlbefinden

Der Blower Door Test (auch Differenzdruck-Messverfahren genannt) ist eine Möglichkeit, Gebäude auf ungewollten Luftaustausch zwischen drinnen und draußen oder auch zwischen einzelnen Räumen zu überprüfen. Die Blower Door Messung dient also dazu,

  • Leckagen
  • Undichtigkeiten
  • Mangelhafte Isolierungen

in der Gebäudehülle aufzuspüren und die Luftwechselrate (n50) zu bestimmen.

Wie funktioniert ein Blower Door Test?

Hierfür kommt ein so genanntes Blower Door Messgerät zum Einsatz. Es besteht im Wesentlichen aus einem Rahmen, der in eine Fenster- oder Türöffnung eingespannt wird, und einem leistungsstarken Ventilator zur Erzeugung des Differenzdruckes. Eine Plane, wie hier auf dem Bild bei der Mineapolis
BlowerDoor in rot zu sehen, dichtet die Türöffnung luftdicht ab. Vervollständigt wird der Blower Door Test durch aufwendige Messtechnik, die vor, während und nach der Messung die Druckdifferenz zwischen innen und außen dokumentiert.

Der Blower Door Test Ablauf startet, je nach Einbaurichtung des Ventilators, mit einem Unter- oder Überdruck im Gebäude. Dieser dient der Leckageortung und der Errechnung der so genannten Luftwechselrate n50 nach DIN EN 13829. Die Luftwechselrate gibt an, wie oft das Luftvolumen eines Gebäudes bei einer konstanten Druckdifferenz von 50 Pa pro Stunde ausgetauscht wird.

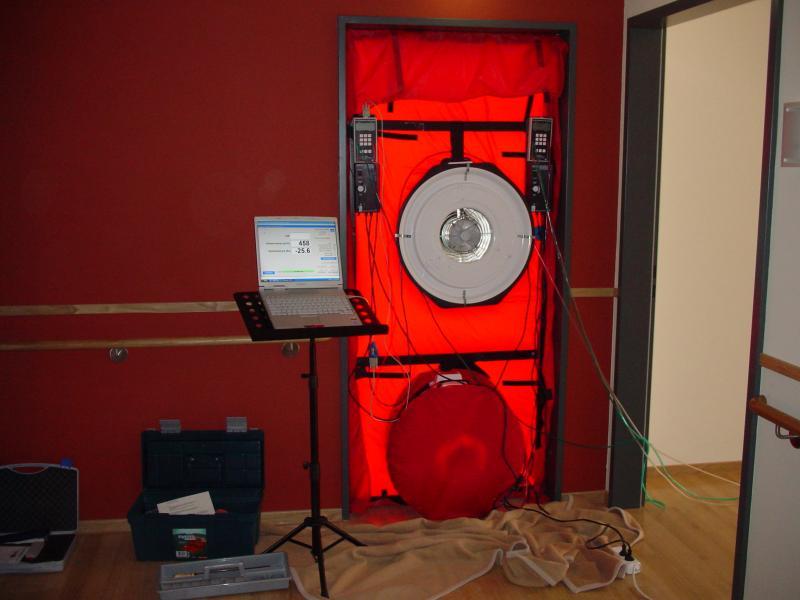

Blower Door Gerät fertig montiert für die Messung
Blower Door Gerät fertig montiert für die Messung

Gründe für einen Blower Door Test

Nach § 6 der Energieeinsparverordnung (EnEV, 2009, n50-Wert) ist ein Bauherr dazu verpflichtet, dauerhaft luftdicht zu bauen. „Dicht“ bedeutet, dass die gesamte Gebäudehülle so geschlossen ist, wie eine gemauerte und verputzte Wand.

Eine hohe Luftdichtigkeit bedeutet

  • einen geringeren Energieverlust, also geringere Heiz- / Kühlkosten
  • eine Verringerung von Tauwasserniederschlag in der Konstruktion und somit von Bauschäden und Schimmelbildung besonders im Dachgeschoss
  • eine gleichmäßige, behagliche Wohntemperatur (keine kalten Fußböden durch Zugluft, speziell im Erdgeschoss)
  • Vermeiden von Kaltluftseen
  • kein Leistungsabfall von Lüftungsanlagen durch Leckagen
  • ein verringertes Eindringen von Schadstoffen (Pilzsporen, Fasern) in die Luft des Wohnraums und somit eine erhöhte Luftqualität
  • einen guten Schallschutz, der durch eine luftdichte Gebäudehülle gegeben ist

Der durch eine hohe Luftundichtheit verursachte Energie-Mehrbedarf ist erheblich: Mit dem Energie-Rechner kann der Energieverlust durch Leckagen ermittelt werden. So können bei einem undichten Einfamilienhaus in einer Heizperiode durch Undichtigkeiten Energieverluste von 500 – 600 Euro auftreten.

Eine Beseitigung von Schwachstellen in der Gebäudehülle hat also erhebliche Vorteile: Energie wird eingespart – das schont Kosten und Umwelt – und die Gebäudequalität steigt – damit steigt auch die Lebensqualität und der Wert der Immobilie!

Zudem dient der Blower Door Test als Nachweis bei KfW Darlehen (KfW- Effizienzhaus) und er ist eine grundlegende Vorraussetzung bei Gebäuden mit Lüftungsananlagen.

Gerade in Passivhäusern sind strengere Normen gesetzt. Bei bestandenem Luftdichtigkeits-Test der Gebäudehülle nach DIN 4108-7 erhalten Sie von SYSWE ein Zertifikat, das Sie bei der KfW-Bank einreichen können.

Das Ergebnis des Blower Door Tests

Der Blower Door Test nach DIN EN 13829 ist ein international anerkanntes Prüfverfahren zum Dichtigkeitsnachweis von Gebäuden. Das zertifizierte Messprotokoll stellt die Luftwechselrate (n50-Wert) Ihres Gebäudes gem. ENEV fest. Bei einem ordnungsgemäß gebauten Haus darf die Luftwechselrate nicht mehr als das 3fache des Gebäudeinnenvolumens betragen.

Wann kann ein Blower Door Test durchgeführt werden?

Der Blower Door Test kann zu verschiedenen Zeitpunkten stattfinden. Die Blower Door Messung zur Luftdichtheit kann sowohl im bewohnten Zustand, im unbewohnten Zustand als auch vor Fertigstellung des Hauses durchgeführt werden.

Wir unterscheiden den Blower Door Test vor Fertigstellung eines Hauses (Messverfahren B) bzw. schon im bewohnten Zustand (Messverfahren A).

Beim Messverfahren B können evtl. vorhandene Mängel an der luftdichten Gebäudehülle ohne größeren Aufwand noch vor der Fertigstellung behoben werden. So können Sie eine Mängelbeseitigung leichter durchsetzen, da der Aufwand zu diesem Zeitpunkt noch wesentlich geringer ist. Der Blower Door Test kann im Vorfeld Ausführungsmängel aufdecken. Mit den von uns dann bereitgestellten Prüfdokumenten untermauern Sie etwaige Gewährleistungsansprüche.

Kosten eines Blower Door Tests

Die folgenden Dienstleistungen bieten wir Ihnen im Rahmen unserer professionellen Blower Door Messungen an. Beachten Sie bitte, dass einige der aufgeführten Positionen optionale Leistungen sind, die zusätzlich zu der Grundgebühr der Untersuchung berechnet werden. Die genauen Gebühren entnehmen Sie bitte dieser Seite oder der als Download zur Verfügung stehenden Gebührenübersicht.

  • Abdichtungen folgender Bauteile Zu- und Abluft Lüftung | Wärmepumpe | Wasserabflüsse | Kamin
  • Messung mit Über- und Unterdruck
  • Ermittlung der Luftwechselrate n50
  • Erstellung eines Messprotokolls
  • Erstellung eines Zertifikates bei Einhaltung der Normwerte

Die Kosten für den Blower Door Test nach Gebäudevolumen

  • Wohn-/ Geschäftsgebäude bis ca. 800 m3 Innenvolumen 170.- EUR
  • Wohn-/ Geschäftsgebäude bis ca. 1.400 m3 Innenvolumen 220.- EUR
  • Wohn-/ Geschäftsgebäude bis ca. 2.200 m3 Innenvolumen 400.- EUR
  • ab 5000 m3 auf Anfrage

Optionale Prüfumpfänge und Leistungen zum Blower Door Test

  • Leckageortung Stundensatz 60.- EUR
  • Kurzbericht mit Leckageprotokoll: 60.- EUR
  • Erstellen eines Prüfprotokolls / Zertifikat nach DIN 4108-7 EnEV: 60.- EUR
  • Leckageortung mittels einer hochauflösenden Thermografiekamera
    (Pauschale): 150.- EUR
  • Leckageortung mittels eines Nebelgenerators inkl. Verbrauchsmaterial
    (Pauschale): 75.- EUR

Eventualposition
Kosten für vorbereitende Tätigkeiten zur Messung wie Abkleben / Abdichten von Leckagen, unverschuldete Wartezeiten etc. (Stundensatz): 85,- EUR

Fragen Sie nach unseren Rabatten für Folge- und Serienmessungen und unseren
Sonderkonditionen für Architekten und Bauunternehmen.

Alle Preise verstehen sich rein netto zzgl. der zum Prüfzeitpunkt gültigen Mehrwertsteuer

Vorgehensweise bei der Blower Door Messung

Hier sehen Sie, wie ein Blower-Door-Test durchgeführt wird. Durch Anklicken der Bilder werden sie größer.

Blower Door Gerät wird eingebaut
Blower Door Gerät wird eingebaut

Das Blower Door Gerät wird in eine Tür oder ein Fenster eingebaut. Dabei wird auf hohe Luftdichtigkeit geachtet.

Öffnungen werden luftdicht verschlossen
Öffnungen werden luftdicht verschlossen

Alle weiteren Öffnungen werden luftdicht verschlossen. Lüftungsschächte können mit der Ballblase abgedichtet werden.

Luftvolumen und damit die Luftwechselrate bestimmen
Luftvolumen und damit die Luftwechselrate bestimmen

Mit dem Messgerät kann das umgewälzte Luftvolumen und damit die Luftwechselrate bestimmt werden. Zusätzlich kann mit einem Raucherzeuger die Richtung der Luftströmungen bestimmt werden.

Leckagen werden sichtbar
Leckagen werden sichtbar

Damit werden Leckagen sichtbar, die mit der Thermografiekamera noch genauer bestimmt werden können.

Was ist ein Blower Door Test?

Der Blower Door Test ist ein Verfahren, Gebäude auf ungewollten Luftaustausch (Luftleckagen) zwischen der inneren Gebäudehülle und dem Außenberech zu bemessen und lokalisieren oder einzelne Räume oder Gebäudeteile zu bewerten.

Warum sollte man einen Blower Door Test durchführen?

Um eine optimale Wohnbehaglichkeit zu erreichen und die dafür eingesetzte Energie zu minimieren.

Warum soll ein Haus möglichst luftdicht sein?

Nach § 6 der Energieeinsparverordnung (EnEV, 2009) ist ein Bauherr dazu verpflichtet, dauerhaft luftdicht zu bauen.
„Dicht“ bedeutet, dass die gesamte Gebäudehülle so luftdicht ist, wie eine gemauerte und verputzte Wand.  Dies dient vor allem der Energieeinsparung, denn bei weniger Verlust von warmer (oder gekühlter) Luft muss auch weniger geheizt (beziehungsweise gekühlt) werden, um die gewünschte Temperatur zu erreichen und zu erhalten.

Warum sollte ich einen Blower Door Test durchführen, wenn ich das Haus schon bewohne?
  • Luftdichtigkeit bedeutet keinen unnötigen Energieverbrauch durch Wärmeverlust
  • Undichtigkeit bedeutet Zugluft in den Räumen
  • Es kann zu einer Kondensatbildung innerhalb der Dämmebene kommen
  • eine zunehmende Durchfeuchtung kann stattfinden
  • Ansteigender Verlust der Dämmwirkung
  • Schimmelbildung in den Räumen und damit Beeinträchtigung der Gesundheit
  • Feuchteschäden in Mauerwerk und Holzkonstruktion
Wie wird so ein Test durchgeführt?

Es wird in eine Tür oder ein Fenster ein Blower Door Gerät eingespannt. Zusätzliche Stellen, an denen Luft entweichen kann, wie Fahrstühle oder offene Rohre werden im Vorfeld abgedichtet. Bei der Messung wird mit Hilfe von Überdruck und Unterdruck die Luftwechselrate bestimmt. Siehe hierzu auch den Punkt Leckageortung.

Welche Messwerte werden hierbei ermittelt?

Die Messergebnisse werden entsprechend internationalen Normen dargestellt. Es beschreibt die Luftwechselrate [1/h] n50 bei einer Druckdifferenz von 50 Pa.

Was kostet ein Blower Door Test?

Das ist vom Innenvolumen des zu prüfenden Hauses abhängig. Rufen Sie uns gerne an. Wir erstellen Ihnen ein unverbindliches Angebot, abgestimmt auf Ihre Anforderungen.

Gibt es bei der Messung Richtwerte, die eingehalten werden müssen?

Ja, diese Richtwerte gibt es. Luftdichtheit ist seit DIN V 4108-7 (11/1996) Stand der Technik und nach deren Veröffentlichung im Bundesanzeiger Nr. 140 vom 31.07.1998 anerkannte Regel der Technik der Wärmeschutzverordnung 95.
Die unaufgeforderte Ausführung der Luftdichtheit durch Verarbeiter und Bauleiter wird demnach vorausgesetzt.

Wo sind die häufigsten Undichtigkeiten in der Gebäudehülle?

Im Dachbereich sind es:
